Geometría métrica: Lugares geométricos. Problema I (Selectividad 2014 – B1)

Sep_2014_B1_Thumb Los problemas básicos de geometría métrica tienen una especial belleza. Son adecuados para introducir a los alumnos en el arte del análisis en esta disciplina.

Uno de los problemas propuestos en el examen de Selectividad de Septiembre de 2014 plantea la obtención de una figura geométrica simple, un cuadrado, cuyos vértices se encuentran sobre elementos geométricos dados.

El enunciado del problema ha sido el siguiente:

Dada la recta r, la recta s y la circunferencia c, dibujar los posibles cuadrados que tengan una diagonal comprendida en r, un vértice en la circunferencia y otro en la recta s.

La figura que acompaña al problema es la siguiente.

Sep_2014_B1_Enunciado

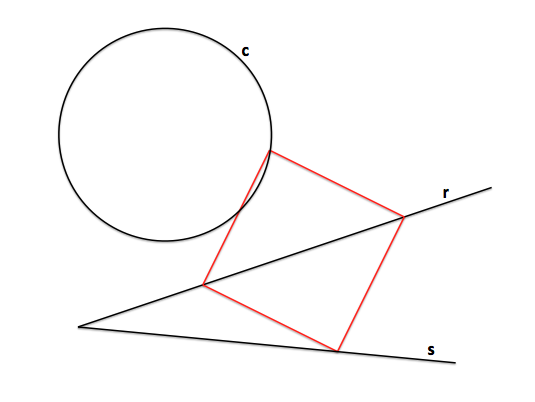

Una de las posibles soluciones se muestra en la siguiente figura, que puede servir para ayudar a entender el enunciado.



Sep_2014_B1_Esquema



Si se analiza con detalle se verá que es un sencillo ejercicio que muestra más de una solución.

¿Sabrías encontrarla? Si no lo consigues, podrás consultarla en unos días en el enlace que pondremos al final de esta página.

Puedes ver más en:

GEOMETRÍA MÉTRICA
