¿Qué tamaño tiene un Álabe? [imagen]

Los álabes de un motor a reacción pueden ser de diferentes tamaños, que van desde unos pocos milímetros en los motores diseñados para modelismo hasta casi un metro en las grandes turbinas aeronáuticas.

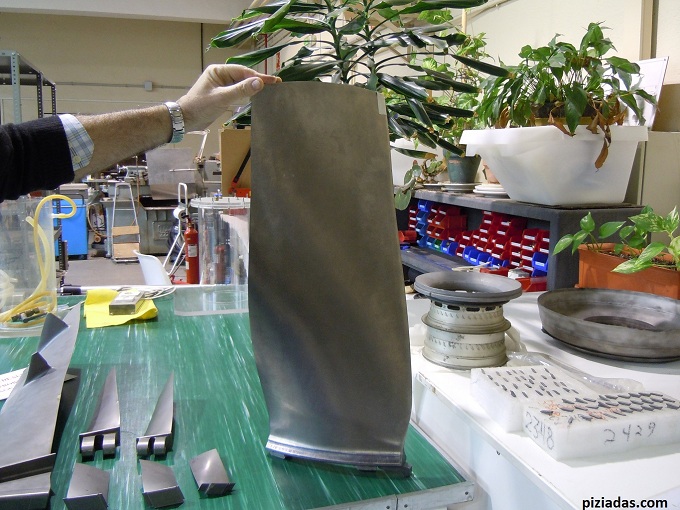

Os dejo una foto realizada en el “Laboratorio de Motores” de las escuelas de aeronáutica (EIAE) de la UPM.

Comparar el tamaño con la mano que lo sujeta. Sobre la mesa se pueden apreciar otros álabes de diferentes tamaños.

Para ver la imagen con detalle pulsar sobre la misma.
