Piezas de Dibujo Técnico [52] [ Normalización ] [ Educación ]

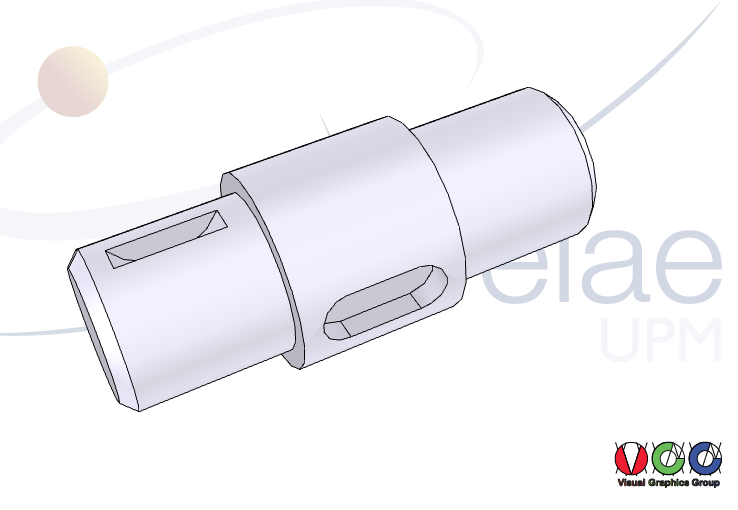

p52p52bUna interesante pieza mecánica en 3d, útil para sistemas de transmisión mecánica. Deberemos representarla según las normas de dibujo técnico eligiendo las vistas necesarias para su definición.

El eje de la pieza definirá su forma básica de revolución. Deberemos detallar los huecos que serviran para la transmisión del movimiento a las correspondientes ruedas o engranajes con las que conecta.

La forma circular (de revolución) podrá determinarse mediante la correspondiente acotación de diámetro. ¿Es necesaria una vista en la que se vea esta forma?


Representar las vistas necesarias para definir el objeto, acotando según normas

La visualización de la pieza puede requerir de una extensión en navegadores “Chrome” para su correcta manipulación.

pieza 52
