الهندسة الإسقاطية: الأشكال المتداخلة الدرجة الأولى

قاعدة متداخلةالأشكال المتداخلة اسقاطي هي حالة خاصة من الأشكال اسقاطي, كنت تتصل العناصر من نفس النوع التي تشترك في قاعدة مشتركة.

مثلا, سوف سلسلتين تداخل لديهم نفس خط أساس الأشكال الهندسية, شعاعين من نفس الرأس مباشرة (حزم متحدة المركز) وتداخل شعاعين الطائرات حول نفس المحور (coaxiales).

نعمل بشكل رئيسي مع سلسلة من النقاط والحزم على التوالي ولكن, تم تطوير كل شيء لهذه الأشكال, يمكننا التعميم الحزم شقة.

سلسلة متداخلة

سلسلتين تداخل مشاركة نفس القاعدة على التوالي

على كل عنصر من العناصر من عناصر القاعدة المنتمين للعثور على مختلف بطريقتين:

  • في سلسلة متداخلة ديك نقاط مجموعتي, S1 S2 ذ.
  • في شعاع الأشعة متحدة المركز ….

هذه العناصر لها مثيل كل منها عند الاقتضاء, لا تتفق في الموقف العام, إلا الإلتفاف, كما رأينا في الشكل.

من جهة النظر التشغيلية, عناصر مثلي ل, يمكننا فصل أو أشكال, بواسطة عمليات اسقاطي, تتصل مع غيرها من الدرجة الثانية; في استخدام معين الدوائر كأدوات لتشغيل واسقاطي لا تداخل سلسلة.

سلسلة متداخلة

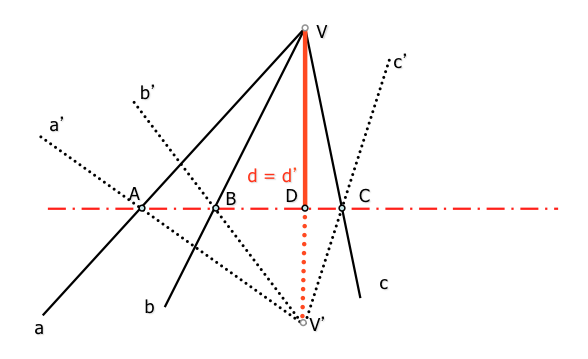

شهدنا العلاقات الأساسية بين القيام pespectivos. هذه الأشكال مشاركة خط يسمى “محور perspectival” الحزم.

Haces_perspectivos

إذا كنا خفض على التوالي كل من الحزم للحصول على اثنين من سلسلة متداخلة هي اسقاطي لبعضها البعض لتكون أقسام perspectival من شعاعين.

سلسلة الأجزاء المتداخلة تفعل perspectivists

يوضح الشكل أن هذه السلسلة قد يكون القولون مزدوجة:

  • D1 : تقاطع راي قاعدة مزدوجة مع د = د’ الحزم perspectival
  • D2: تقاطع قاعدة مع محور المنظور

الحزم متداخلة

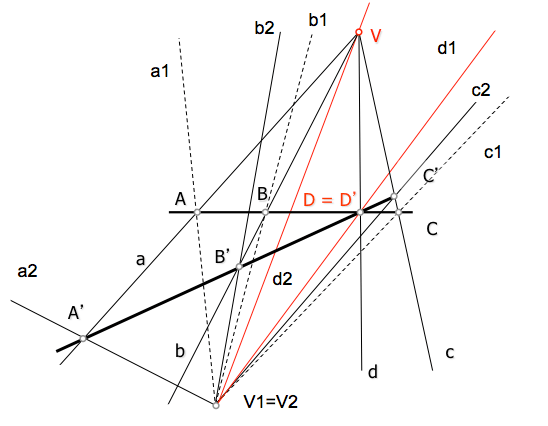

شهدنا العلاقات الأساسية بين 'د pespectivas. هذه الأشكال تشترك في نقطة تسمى “مركز منظور” سلسلة. سلسلة وجهات النظر إذا نتوقع من سلسلة حد سواء الحصول على تداخل شعاعين (متراكز) التي هي اسقاطي مع بعضها البعض لتكون الفرز من منظورين سلسلة. تأليف متحدة المركز يوضح الشكل أن هذه الحزم يمكن أن يكون اثنين أشعة مزدوجة:

  • D1 : الإسقاط من قاعدة نقطة ضعف D = D’ المنظورات سلسلة
  • D2: الإسقاط من قاعدة مركز منظور
