Piezas de Dibujo Técnico [51] [ Normalización ] [ Educación ]

p51
p51bContinuamos con piezas mecánicas en 3d, cada vez más complejas, para su realización según las normas de dibujo técnico: Un ejercicio de representación normalizada de un soporte para anclajes de otras piezas a una bancada.

El plano de simetría debe servir para simplificar su representación en una de las vistas, con la correcta indicación de su eje de simetría. Los alojamientos para los tornillos pueden verse en detalle en una rotura parcial (en sección).

Parte de la estructura puede suponerse reforzada por nervios, que estarán sujetos a las normas de representación en cortes y secciones..


Representar las vistas necesarias para definir el objeto, acotando según normas

La visualización de la pieza puede requerir de una extensión en navegadores “Chrome” para su correcta manipulación.

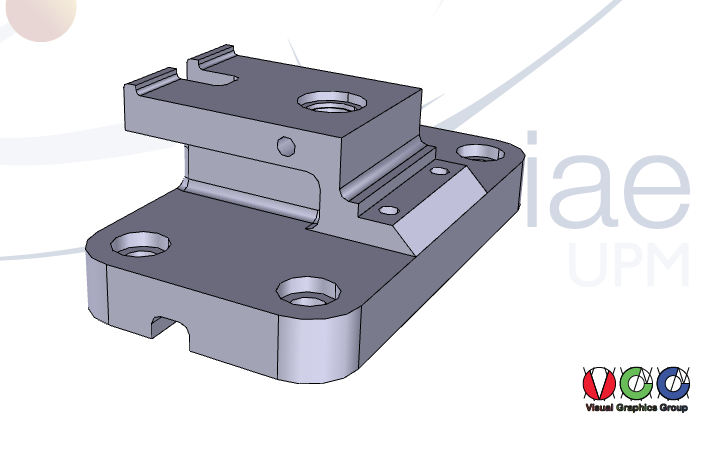

Captura de pantalla 2013-10-08 a la(s) 21.06.13

Ver otras piezas
